Product details
Acest suport ventilatoare invertor Huawei SUN2000 cu locaș controller special pentru invertoarele Huawei SUN2000, oferind o soluție eficientă de răcire și protecție a echipamentului.
✔️ Dimensiuni: 45x13x10 cm
✔️ Locaș dedicat pentru controller
✔️ Construcție rezistentă, realizată prin imprimare 3D din PLA de calitate
✔️ Montaj rapid și stabil
Prin instalarea unui suport pentru ventilatoare, invertorul Huawei SUN2000 beneficiază de o circulație mai bună a aerului, reducând riscul de supraîncălzire și prelungind durata de viață a componentelor.
Acest accesoriu este potrivit pentru utilizatorii care doresc să își protejeze investiția și să asigure funcționarea optimă a sistemului fotovoltaic.
Materiale și construcție

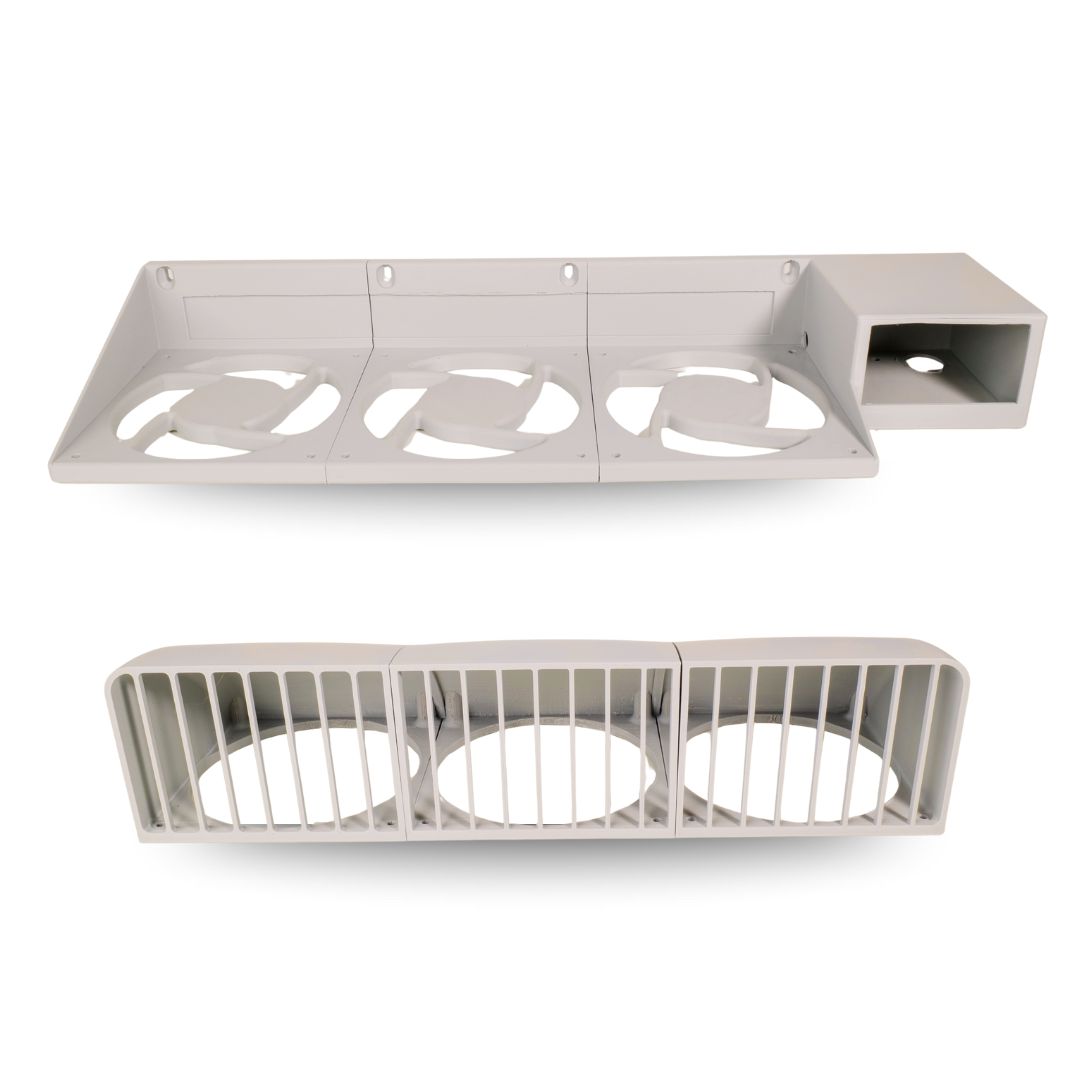

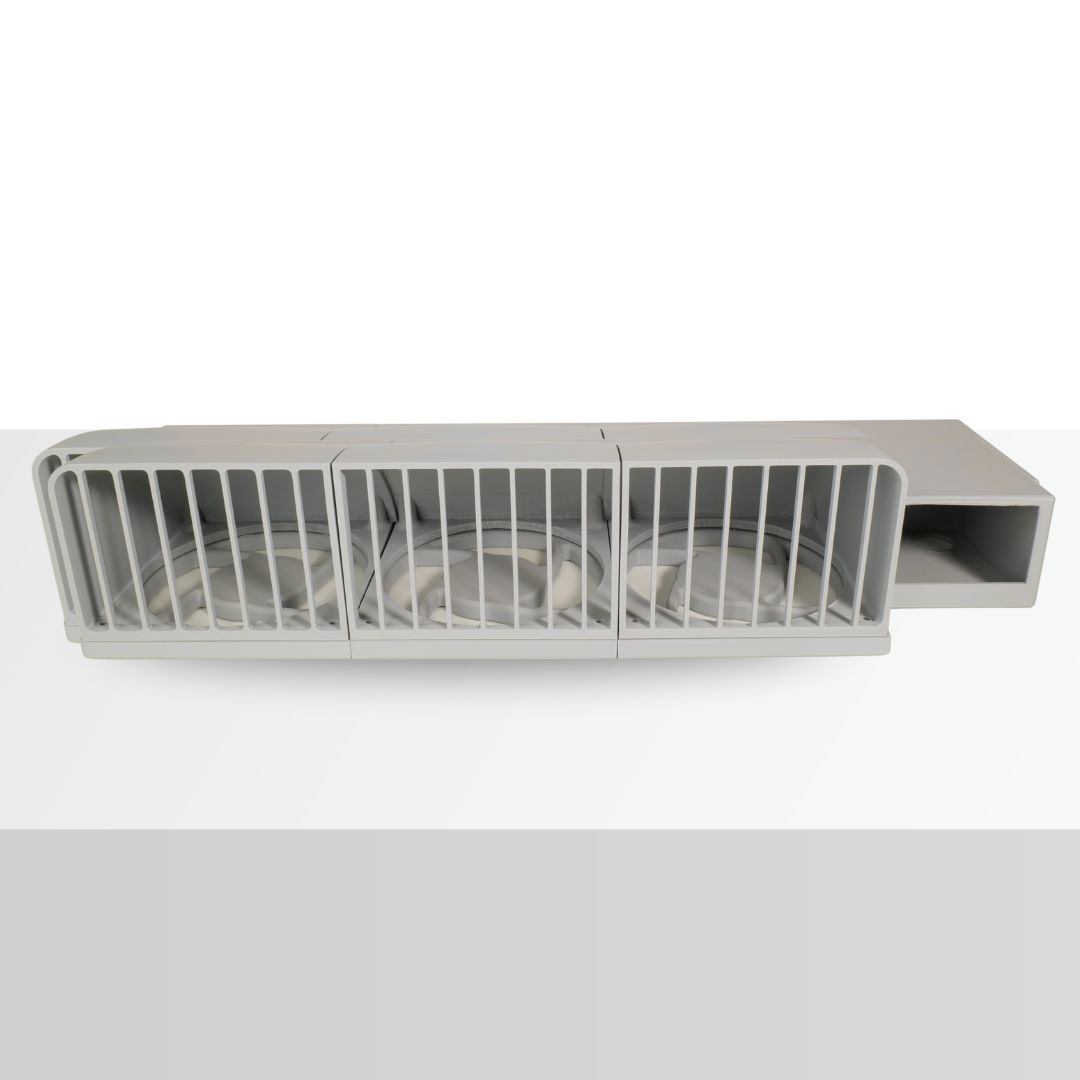

Structura este printată din PETG pentru rezistență mecanică și stabilitate la temperaturi ridicate, potrivit pentru exterior protejat sau spații tehnice ventilate. Setul include corpul principal cu trei ferestre de 120 mm, grilaj frontal de protecție detașabil și compartiment lateral pentru controller PWM/termostat de 12 V, cu trecere cabluri. Se recomandă montaj cu dibluri/șuruburi în perete/placă și alimentare 12 V separată pentru ventilatoare și controller.
Dimensiuni și compatibilitate
Dimensiuni ansamblu cu enclosure controller: 450 × 130 × 100 mm (L × A × H) fără ventilatoare; înălțimea totală crește cu grosimea ventilatoarelor instalate (ex. +25 mm pentru 120×120×25 mm). Compatibil cu invertoare Huawei SUN2000-2KTL‑6KTL‑L1 și 3‑10KTL‑M1 sau alte modele cu radiator de lățime apropiată, montate pe perete; verificați lățimea efectivă a radiatorului înainte de comandă.
Ventilatoare și controller compatibile
Pentru alimentare la 12 V DC
Se recomandă trei ventilatoare 120×120×25 mm, 12 V, cu lagăr de calitate și nivel de zgomot redus, controlate printr-un termostat/driver PWM cu sondă, alimentate dintr-o sursă 12 V separată; această variantă oferă un control fin al turației și zgomot minim în regim rezidențial. Ventilatoarele se montează cu fluxul orientat spre radiator, iar termoproba se fixează pe aripioarele de răcire, în zona caldă. Controllerul se instalează în enclosure‑ul lateral și se setează prag de pornire în jur de 35–40°C, cu rampă până la turație maximă la 45–50°C.
Pentru alimentare la 230 V AC
Dacă se preferă o soluție directă la rețeaua de 230 V, se pot folosi ventilatoare axiale AC de 120 mm; acestea nu necesită sursă DC și pot fi controlate on/off de un termostat AC, însă nu au PWM și, de regulă, sunt mai zgomotoase decât variantele DC la turații mici. Asigură-te că toate conexiunile la 230 V sunt făcute în doze protejate, cu protecție la umezeală și trasee cablate corect; nu introduce tensiune de rețea în invertor.
Lista de componente (exemple)
Varianta 230 V AC
- Termostat AC: ARCELI W3230, termostat cu afișaj, intrare AC 110/220 V, releu 20 A; ideal pentru comanda on/off a ventilatoarelor AC în funcție de temperatura sondei.
- Ventilatoare AC: EBM‑PAPST 4650N, ventilator axial AC 230 V, IP20, 119×119×38 mm, lagăr sleeve; 3 bucăți pentru montaj pe locașurile de 120 mm.
- Alternativă economică: ventilatoare plastic 120 mm, 220 V AC, 3 bucăți, cu specificații similare de debit și zgomot.
- Șuruburi: M3×55, 12 bucăți, pentru fixarea deflectorului frontal și a ventilatoarelor de carcasă.
Varianta 12 V DC
- 3× ventilatoare 120×120×25 mm, 12 V DC, 3‑pin sau 4‑pin PWM, zgomot redus (ex. 18–25 dBA), debit ≥ 50–70 CFM fiecare
- Controller temperatură/PWM 12 V cu sondă NTC și ieșire pentru 3–4 ventilatoare; opțional profil de rampă configurabil.
- Sursă 12 V DC (ex. 12 V/3–5 A) dedicată ventilatoarelor și controllerului
- Șuruburi: M3×55, 12 bucăți, similar variantei AC.
Note de montaj și siguranță
- Montează ventilatoarele cu direcția fluxului spre radiatorul invertorului, iar grilajul frontal la exterior pentru protecție.
- Rutează cablurile prin canalul dedicat, fixează sonda termică pe aripioarele radiatorului și evită zonele etichetate sau capacele service.
- Nu alimenta ventilatoarele din invertor; folosește surse externe (12 V DC sau 230 V AC, în funcție de alegere).
- Pentru 230 V AC, păstrează conexiunile în carcase protejate și respectă normele electrice locale; dacă nu ești autorizat, apelează la un electrician.
- Nu ne asumam nici o responsabilitate pentru montaj sau siguranta.
Personalizare și livrare
- Culoare standard gri deschis; la cerere, negru sau alte culori. Producție 1–3 zile; livrare 24–48 h în România sau ridicare din Iași; garanție 24 luni pentru defecte de fabricație.
Specificatii
- Material: PETG rezistent la exterior protejat
- Dimensiuni suport: 450 × 130 × 100 mm (fără ventilatoare)
- Ventilatoare: 3× 120×120×25 mm recomandat, 12 V, 3‑pin/4‑pin PWM
- Controller: 12 V cu termoprobă, profil temperatură configurabila
- Compatibilitate: Huawei SUN2000 L1/M1 și invertoare similare ca lățime radiatoare

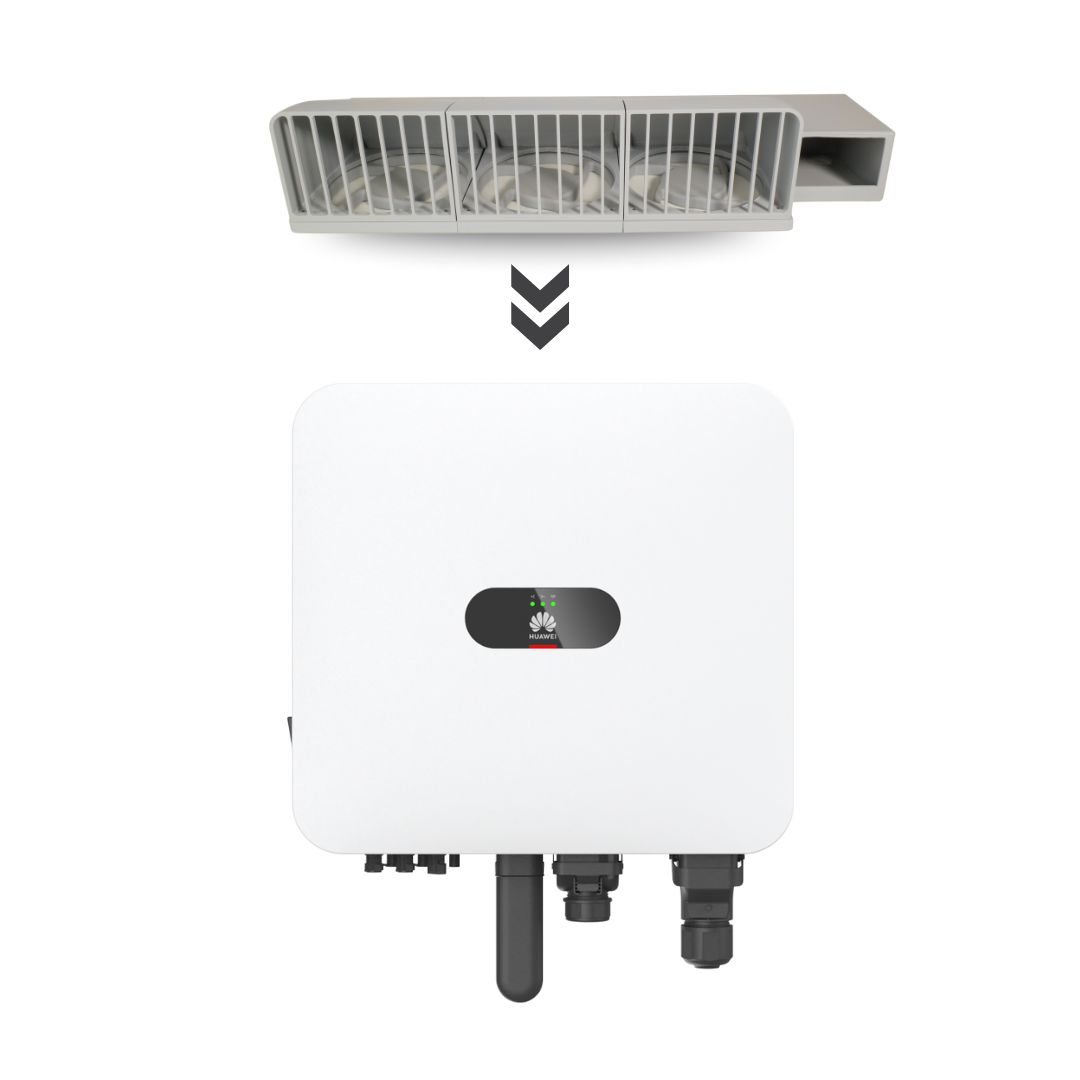

- Montaj: pe perete, deasupra radiatorului; alimentare externă 12V/220V
- Conținut pachet: suport + grilaj + enclosure controller;
- NU CONTINE ventilatoare/controller
